一、風機消音器概述：

　 風機消音器、排氣管道消音器以及鼓引風機消音器的形式均采用對中、高頻寬帶特性有較好效果的阻性吸音降噪原理，對低、中頻和脈動特性時有良好效果的抗性消聲降音原理以及微穿孔消音器和阻抗復合式消音器。

　　 阻性消音器是一種吸收型消音器，根據氣流通道結構的不同，一般分為直管式、片式、折板式、蜂窩式、聲流式、迷宮式和彎頭式等。阻性消音器是利用聲波在多孔性吸聲材料傳播時，受摩擦和粘滯阻力，將聲能轉化為熱能耗散掉，從而達到消聲降音的目的。它是所有消音器中應用較為廣泛的一類消音器。

　　 抗性消音器它與阻性消音器消聲降噪原理不同，它不能直接吸收聲能，而是利用管道上突變的界面或旁接共振腔，使沿管道傳播的某些頻率聲波，在突變的界面處發生反射、干涉等現象，從而達到消聲降音的目的，分為擴張室式消音器及共振式消音器。

　　 因在實際噪聲控制工程中，噪聲以寬頻帶居多，通常將阻性吸音降噪聲及抗性消聲降音結構組合起來，以控制高強度的寬頻帶噪聲。

二、GF系列通風、排氣管道及風機消音器結構原理:

　　 根據對工業用各類風機運行現場噪聲源進行實際測試所取得的頻譜特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲體及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。另，風機的噪聲源在較大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。

　　 為此GF系列通風管道消音器及鼓引風機消音器均為阻抗聲流型，采用了對高、中頻噪聲起吸音消聲作用的阻式結構及對中、低頻噪聲起消聲降音作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種吸音消聲區，用以較大限度的增寬消聲頻帶，以實現良好的消聲降噪效果。

　　GF系列通風管道消音器及鼓引風機消音器適用于各類離心式、軸流式、羅茨風機及空壓機。

三、GF風機消音器用途及產品特點:

　　風機是一種通用機械設備，其使用范圍很廣，電力、礦山、機械、冶金、化工等各行業的生產均離不開風機。風機在運轉中產生的噪聲常常成為影響工人健康和干擾環境的禍源。特別是鄰近生活區的風機，其進風口和出風口所輻射的空氣動力性噪聲，更是污染環境的主要因素，形成公害，是近年來我國工業部門治理噪聲污染的主要對象之一。

　　工業用風機，屬連續運轉之設備。國際標準化組織(ISO）對此類設備所規定的噪聲標準為≤90分貝，我國的新標準與此相同，這也是工業企業連續性噪聲達標的依據，但在不采用消聲措施的情況下，風機進出風口向環境所射出的噪聲可達110～120分貝，大大超過了達標要求。

　　該消音器系列產品為阻抗聲流型。本廠根據對發電廠各類風機運行現場噪聲源進行實際測試所取得的瀕特性資料來確定在哪些頻譜范圍內需要多大消聲量作為設計吸聲片結構及流體通道的主要依據，同時采用了具有較大吸聲材料飾面的狹矩形通道，以增強吸收效果。我們知道，風機的噪聲源在較大噪聲級時，其頻譜值往往不止一種，而對不同頻譜帶，對其消聲量要求也不相同。為此本產品采用了對高、中頻噪聲起消聲作用的阻式結構及對中、低頻噪聲起消聲作用的抗式結構，同時在阻式通道中采用了高頻及低頻兩種消聲區，用以較大限度的增寬消聲頻帶，以實現良好的消聲效果。

　　本產品當用戶按要求安裝后，其極限噪聲級將不超過85～90分貝。

　　本說明所介紹的消音器適用于各類離心式、軸流式通風機，此外，我廠還設計生產燃氣輪機，羅茨風機、空壓機及柴油機排氣等各類用途的消音器，歡迎用戶垂詢、選購。

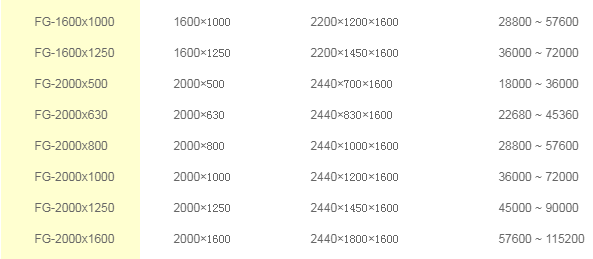

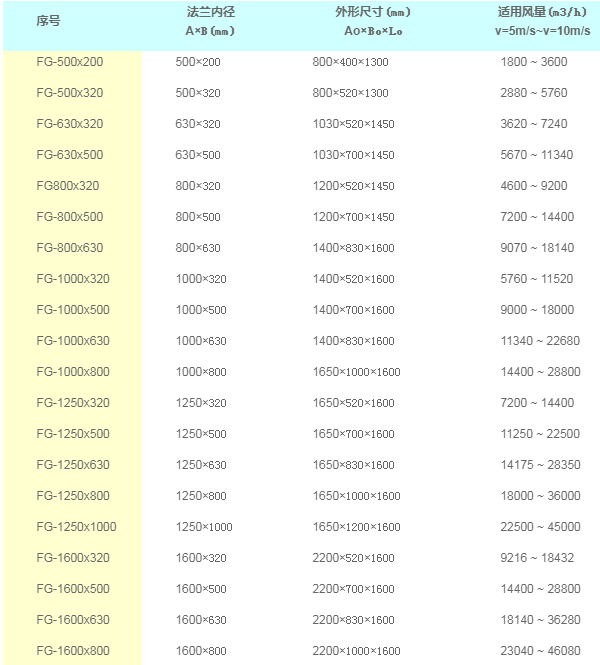

風機消音器型號及參數

以上風機消音器接口尺寸僅供參考

   如果風機消音器的斷面和長度是否有足夠安裝空間，當高度不夠寬度有余時可換斷面尺寸，向寬度擴展，我公司可根據設計要求供應，風機消音器的長度增加可以提高消聲量，但相應阻力損失也增加。
